原理

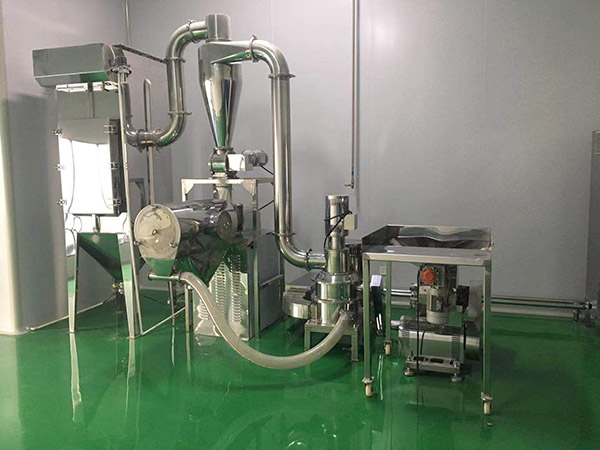

原料由變頻螺旋輸送機定量輸送到超微粉碎機內部，粉碎室內有粉碎盤、合金錘塊、合金齒圈、導流圈;分級總承由分級葉輪、分級軸和出料口等部分組成。物料送進粉碎室進行粉碎。由于粉碎盤帶動合金錘頭的高速旋轉，物料在離心力的作用下 ，再由旋風到周圍的齒圈上進一步碰撞，剪切實現粉碎效果。隨著粒徑的變小,漂移系數的減少，物料在引風機的作用下,隨氣流進入分級系統，通過分級系統將成品料分離出來，未達到臨界粒徑的物料由分級系統篩選下繼續粉碎。達到成品要求的物料在風機引風作用下經旋風分離器下料，*后由脈沖除塵器將粉塵集中收集,回收。
特點
1.無篩網設計，粉碎、分級一-次完成，節省了過粉碎的能耗,運轉平穩;
2.粉碎盤和分級葉輪分開單獨傳動，減少了高速重載主軸承的負荷，加以對主軸承的冷風，降低了軸承的溫度，延長了軸承的壽命;
3.該機組結構緊湊，布局合理，選料精細，其主要磨損部件錘頭和齒圈都以合金/陶瓷制作，使用壽命長;
4.粉碎物料溫升低，保持了產品的營養，效率高，耗電低;
5.可不停機調整喂料速度和粉碎細度;
6.該機組產量高( 100-6000kg/h),粒度細 ( 1900-60目)，能耗低 ，壽命長，除塵效果好，生產車間無粉塵;
技術參數
|
型號 |
30-11/15/18.5M |
|
粉碎盤直徑 |
300 |
|
產量(kg/h) |
40-300 |
|
主電機(Kw) |
11/15/18.5 |
|
風機電機(Kw) |
5.5 |
|
分機電機(Kw) |
1.5 |
|
喂入電機(Kw) |
0.37 |
|
關風電機(Kw) |
0.75 |
|
外形尺寸(長*寬*高)(mm) |
3800x1300x2600 |
